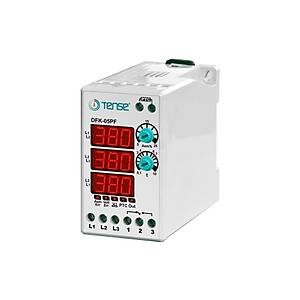

DFK-05F Nötrsüz Dijital Faz (Motor) Koruma Rölesi TENSE

Dijital faz koruma röleleri, hassas çalışma gerilim değerlerine sahip cihazların şebeke geriliminden kaynaklanabilecek hatalardan korumak üzere tasarlanmıştır. Cihaz üzerinde asimetri set(Asm%) ve hata gecikme(t) zamanı ayar düğmeleri mevcuttur.

Asimetri, gerilimler arası farktır. Özellikle motor gibi üç faz çalışan yüklerde yüksek gerilimli bobin yüksek akım çeker ve düşük gerilimli bobinde düşük akım çeker. Bu nedenle dengesiz çalışır ve zamanla bobinleri yanar.

Formül olarak; Asimetri set : (maksimum gerilim farkı / 380) x 100
Asimetri set değerini bulabilmek için yükünüze uygun maksimum gerilim farkını formüldeki yerine koyarsanız hesaplarsınız.

Faz sırası doğru iken röle ledi yanar ve 1(NC) ile 2(COM) nolu kontak uçları açık devre ve 2(COM) ile 3(NO) nolu kontak uçları ise kısa devre olur. Faz sırası ters iken faz sırası ledi yanar, röle ledi söner ve 1(NC) ile 2(COM) nolu kontak uçları kısa devre ve 2(COM) ile 3(NO) nolu kontak uçları açık devre olur.
